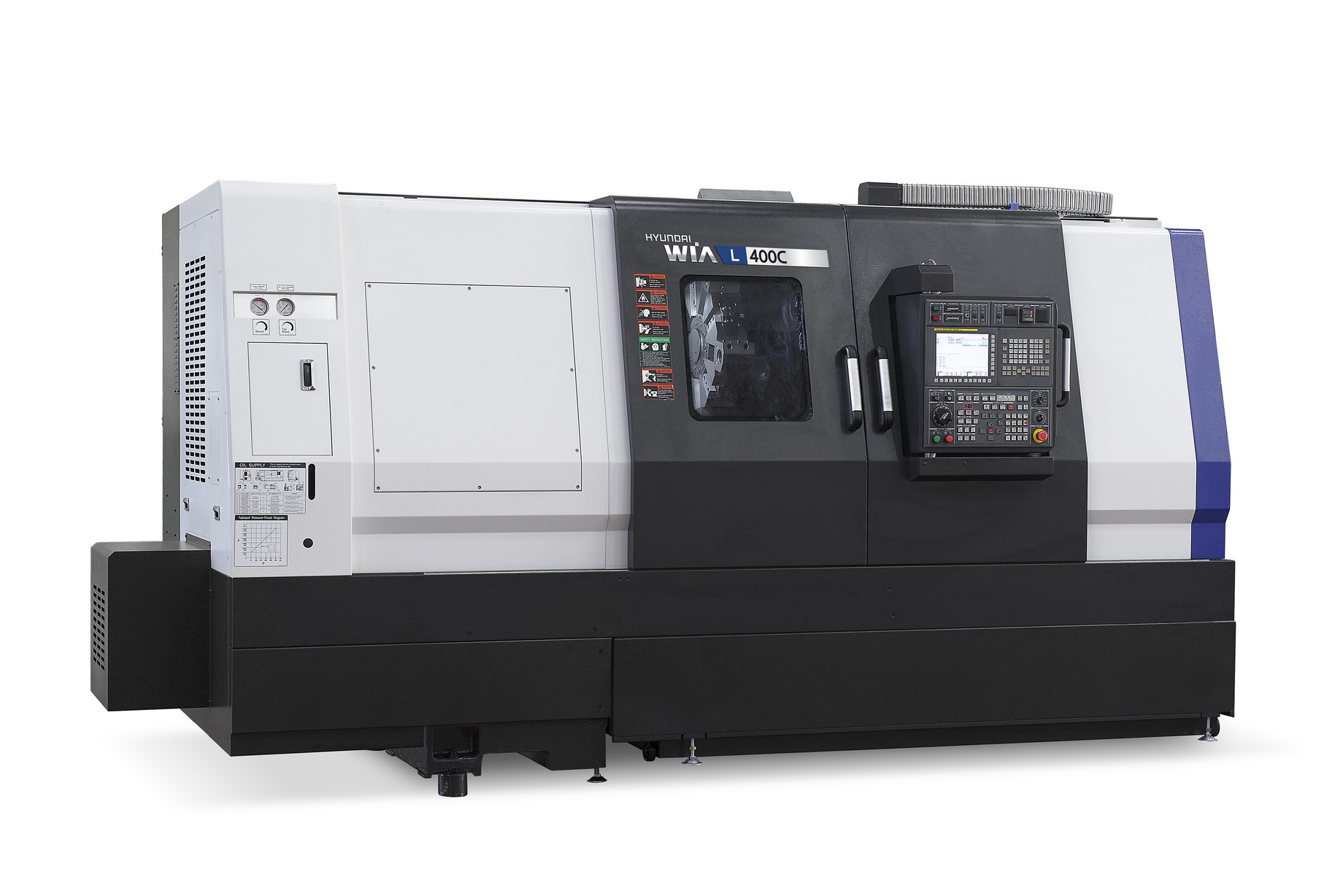

Tornio a CNC HYUNDAI-WIA Mod. L400A/MA
Torni orizzontali grandi asportazioni
Scheda prodotto
Centro di tornitura serie “L400” a banco inclinato sono stati progettati per lavorazioni di particolari di dimensioni medie e grandi con precisione e notevole produttività grazie a rapidi ed accelerazioni elevate, la macchina è dotata di cambio gamma. Questa serie di torni di grosse dimensioni sono molto rigidi, grazie al movimento su guide piane e alla conformazione della fusione. La versione M è dotata di utensili motorizzati con attacco. La contropunta idraulica con bloccaggio idraulico permette di avere alte rigidità nelle lavorazioni di alberame. Inoltre è possibile personalizzare le macchine grazie alla scelta di controlli numerici quali Fanuc e Siemens.
SCHEDA TECNICA
| L400A | L400MA | ||
| CAMPO DI LAVORO | |||
| Diametro max di volteggio | Ø mm | 780 | 780 |
| Diametro max di tornibile | Ø mm | 640 | 570 |
| Lunghezza max tornibile | mm | 1.180 | 1.180 |
| Passaggio barra | Ø mm | 90 | 90 |
| MANDRINO | |||
| Attacco mandrino | ASA – A2 | 8 | 8 |
| Diametro foro mandrino | mm | 104 | 104 |
| Velocità mandrino | giri/min | 3.000 | 3.000 |
| Potenza 30 min/continuo | kW | 26/22 | 30/20 |
| CORSE ED AVANZAMENTI | |||
| Corsa asse X | mm | 325 | 325 |
| Corsa asse Z | mm | 1.205 | 1.205 |
| Avanzamento rapido asse X | mm/min. | 20.000 | 20.000 |
| Avanzamento rapido asse Z | mm/min. | 25.000 | 25.000 |
| TORRETTA BIDIREZIONALE | |||
| Stazioni | n | 12 | 12 |
| Dimensioni porta utensile per torniture esterne | mm | 25 x 25 | 25 x 25 |
| Dimensioni porta bareno | Ø mm | 50 | 50 |
| Tipo | HW | BMT75 |
