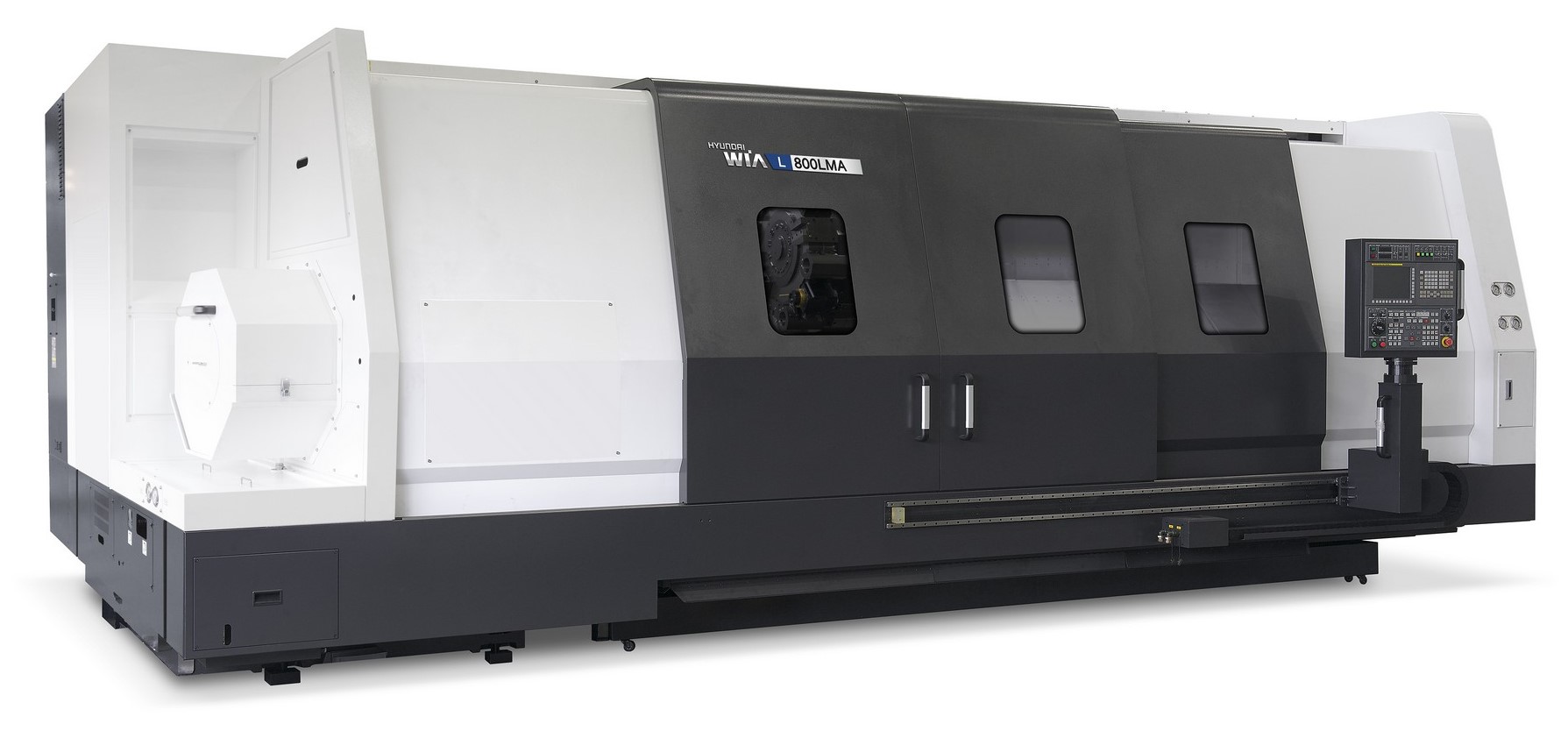

Tornio a CNC HYUNDAI-WIA Mod. L800A/MA
Torni orizzontali grandi dimensioni
Scheda prodotto
Centro di tornitura serie “L800” a banco inclinato sono stati progettati per lavorazioni di particolari di dimensioni grandi con precisione e notevole produttività, la macchina è dotata di cambio gamma. Questa serie di torni di grosse dimensioni sono molto rigidi, grazie al movimento su guide piane e alla conformazione della fusione. La versione M è dotata di utensili motorizzati con attacco. La contropunta idraulica con bloccaggio idraulico permette di avere alte rigidità nelle lavorazioni di alberame. Inoltre è possibile personalizzare le macchine grazie alla scelta di controlli numerici quali Fanuc e Siemens.
SCHEDA TECNICA
| L800A | L800MA | ||
| CAMPO DI LAVORO | |||
| Diametro max di volteggio | Ø mm | 1.050 | 1.050 |
| Diametro max di tornibile | Ø mm | 920 | 920 |
| Lunghezza max tornibile | mm | 1.650 | 1.650 |
| Passaggio barra | Ø mm | 240 | 240 |
| MANDRINO | |||
| Attacco mandrino | ASA – A1 | 20 | 20 |
| Diametro foro mandrino | mm | 320 | 320 |
| Velocità mandrino | giri/min | 700 | 700 |
| Potenza 30 min/continuo | kW | 45/37 | 45/37 |
| CORSE ED AVANZAMENTI | |||
| Corsa asse X | mm | 500 | 500 |
| Corsa asse Z | mm | 1.680 | 1.680 |
| Avanzamento rapido asse X | mm/min. | 12.000 | 12.000 |
| Avanzamento rapido asse Z | mm/min. | 16.000 | 16.000 |
| TORRETTA BIDIREZIONALE | |||
| Stazioni | n | 12 | 12 |
| Dimensioni porta utensile per torniture esterne | mm | 32 x 32 | 32 x 32 |
| Dimensioni porta bareno | Ø mm | 80 | 80 |
| Tipo | HW | BMT85 |
