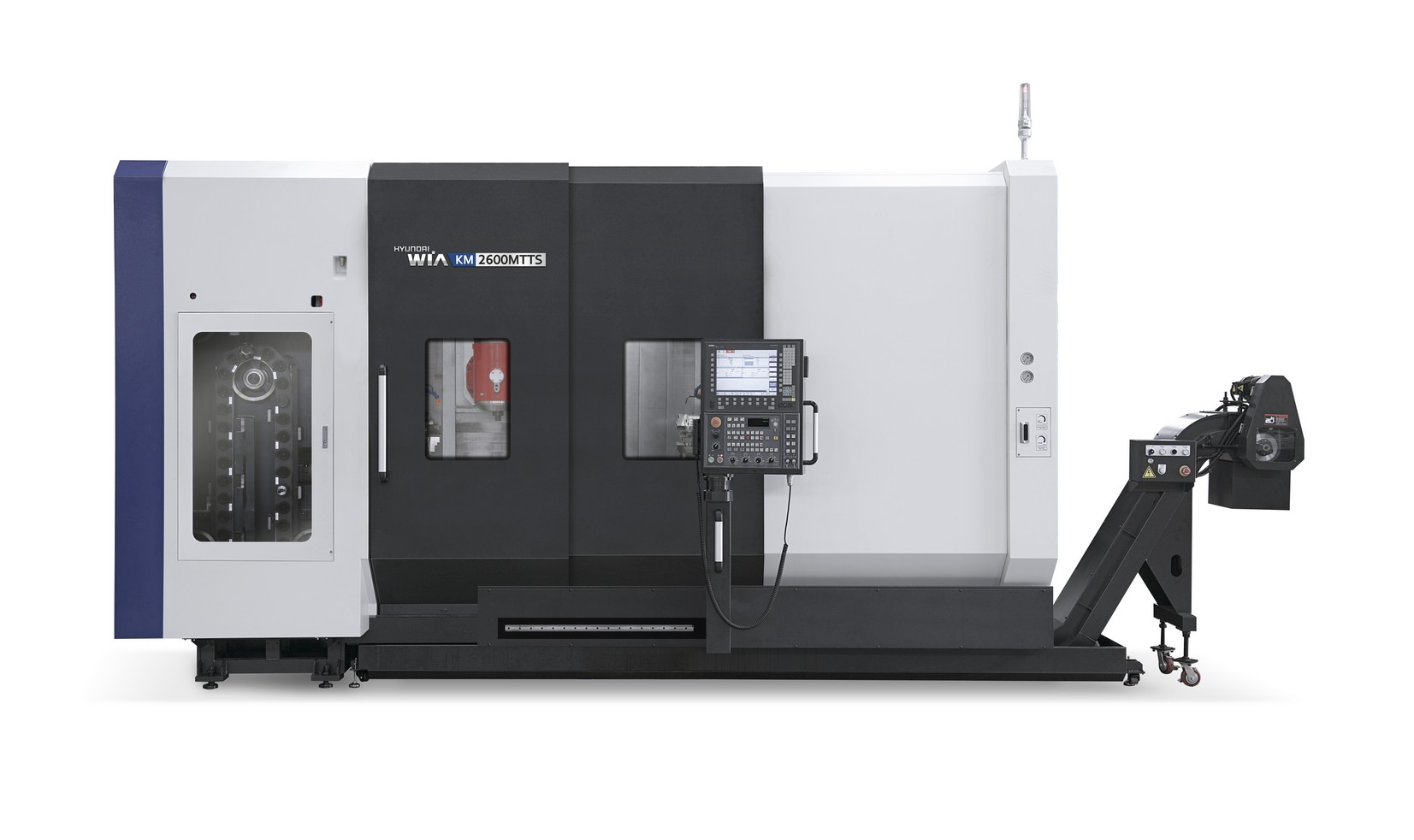

Centro di Tornitura e Fresatura Multitasking HYUNDAI-WIA Mod. KM2600MTTS
Multitasking da produzione
Scheda prodotto
La serie KM2600TTMS rappresentano la nuova generazione dei centri di tornitura Multi-Tasking a struttura ortogonale. La macchina dal design ergonomico e dalla grande integrità strutturale garantisce una stabilità di lavorazione grazie alla struttura in ghisa sferoidale e alle guide piane, la macchina inoltre si presenta con Testa tiltante e mandrino da 10.000 giri, i mandrini sono contrapposti e la testa ha una corsa asse Y da 420 (±210) mm. Completano la fornitura un magazzino 40 posti (opz.80), la macchina inoltre e dotata di torretta inferiore anch'essa con asse Y
E' possibile avere come opzionale una lunetta con movimentazione in ciclo e sistema di presetting utensile automatico.
SCHEDA TECNICA
| KM2600MTTS | SUB SPINDLE | ||
| CAMPO DI LAVORO | |||
| Diametro max di volteggio | Ø mm | 760 | |
| Diametro max di tornibile | Ø mm | 750 | |
| Lunghezza max tornibile | mm | 1.550 | |
| MANDRINO | |||
| Attacco mandrino | ASA – A2“ | 8 | 8 |
| Velocità mandrino | giri/min | 4.000 | 4.000 |
| Potenza 30 min/continuo | kW | 30/26 | 26/22 |
| TESTA TILTANTE (ELETTROMANDRINO) | |||
| Attacco mandrino | CAPTO | C6 | |
| Velocità mandrino | giri/min | 12.000 | |
| Movimento asse B | Gradi | +/- 120 | |
| CORSE ED AVANZAMENTI | |||
| Corsa asse X | mm | 860 | |
| Corsa asse Y | mm | +/- 250 | |
| Corsa asse Z/ZB | mm | 1.595 (1.586) | |
| Avanzamento rapido asse X | mm/min. | 40.000 | |
| Avanzamento rapido asse Y | mm/min. | 30.000 | |
| Avanzamento rapido asse Z/ZB | mm/min. | 36.000 (40.000) | |
| MAGAZZINO UTENSILI | |||
| Stazioni | n | 36/72 | |
| Massimo diametro utensile | mm | 140 | |
| Massima lunghezza utensile | mm | 400 |
