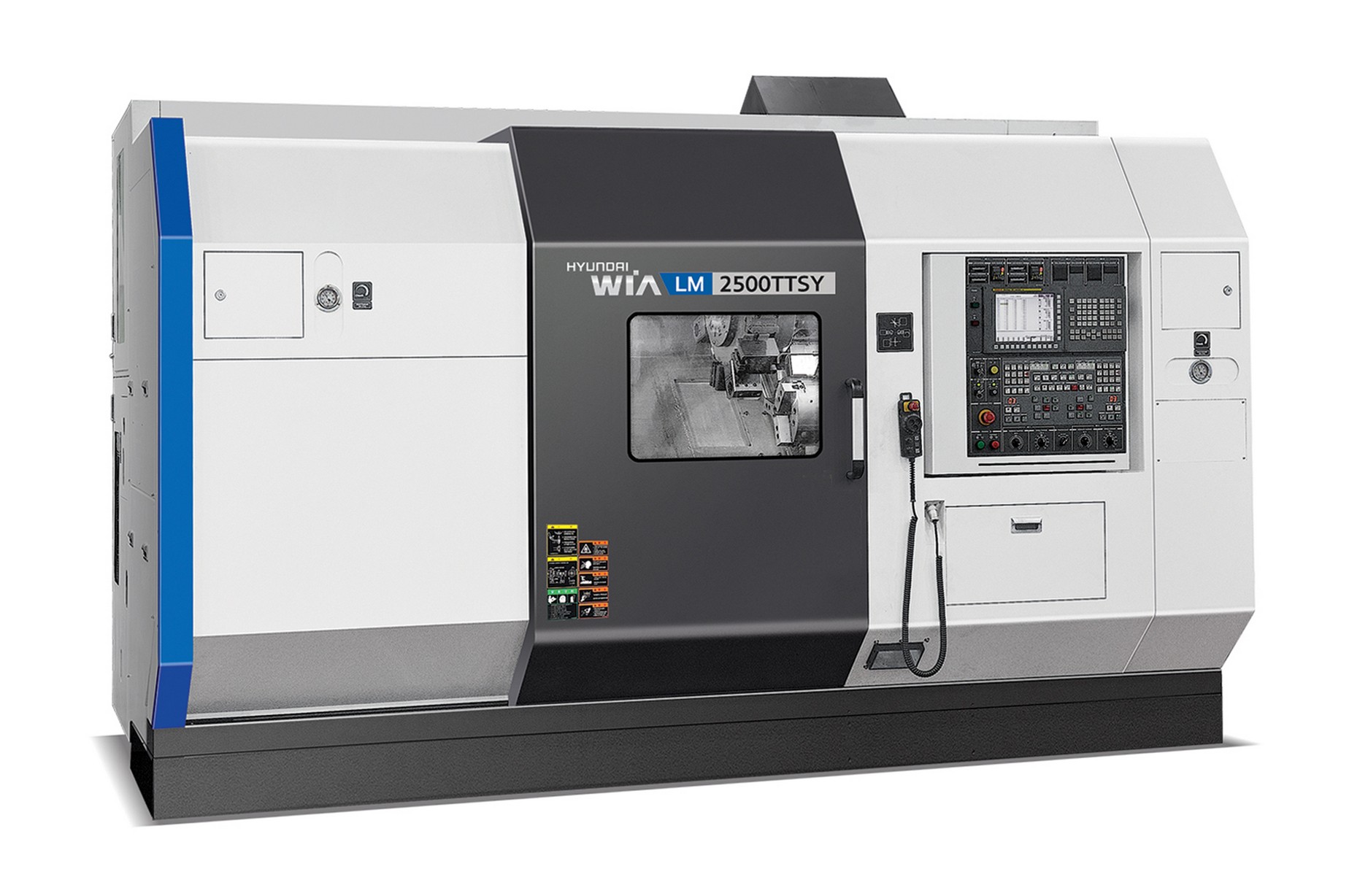

Tornio Doppia Torretta HYUNDAI-WIA Mod. LM2500TTSY II
Centri di lavoro verticali Torni orizzontali con asse Y Torni orizzontali doppia torretta Pronta consegna
Scheda prodotto
Il Centro di tornitura denominato “TT Series” è composta da due torrette e due mandrini, con utensili motorizzati e asse Y. Sia le torrette che i mandrini sono perfettamente equivalenti (stessa capacità). Grazie alla simmetria della struttura, queste macchine si prestano soprattutto per la lavorazione di particolari da barra di una certa complessità consentendo di ottenere il pezzo finito senza ulteriori riprese. Le versioni più grandi consentono anche una efficace lavorazione da ripresa, con caricamento sia manuale che robotizzato.
SCHEDA TECNICA
| LM2500TTSY II |
||
| CAMPO DI LAVORO | ||
| Diametro max di volteggio | Ø mm | 780 |
| Diametro max di tornibile mandrino principale | Ø mm | 390 |
| Lunghezza max tornibile | mm | 900 |
| MANDRINO (ELETTROMANDRINO) | ||
| Attacco mandrino | ASA – A2“ | 8 |
| Diametro passaggio barra | mm | 81 |
| Velocità mandrino | giri/min | 4.000 |
| Potenza 30 min/continuo | kW | 26/15 |
| CONTROMANDRINO (ELETTROMANDRINO) | ||
| Attacco mandrino | ASA – A2“ | 8 |
| Diametro passaggio barra | mm | 76 |
| Velocità mandrino | giri/min | 4.000 |
| Potenza 30 min/continuo | kW | 26/15 |
| CORSE ED AVANZAMENTI | ||
| Corsa asse X1 / X2 | mm | 270/190 |
| Corsa asse Y (torretta superiore) | mm | 120 |
| Corsa asse Z1 / Z2 | mm | 920/920 |
| Corsa asse ZB (contromandrino) | mm | 920 |
| Avanzamento rapido asse X1 / X2 | mm/min. | 24.000/24.000 |
| Avanzamento rapido asse Y | mm/min. | 12.000 |
| Avanzamento rapido asse Z1 / Z2 | mm/min. | 24.000/24.000 |
| Nr.2 TORRETTE BIDIREZIONALI MOTORIZZATE | ||
| Stazioni | n | 12 |
| Dimensioni porta utensile per torniture esterne | mm | 25 x 25 |
| Dimensioni porta bareno | Ø mm | 50 |
| Tipo porta utensile motorizzato | BMT | 65 |
