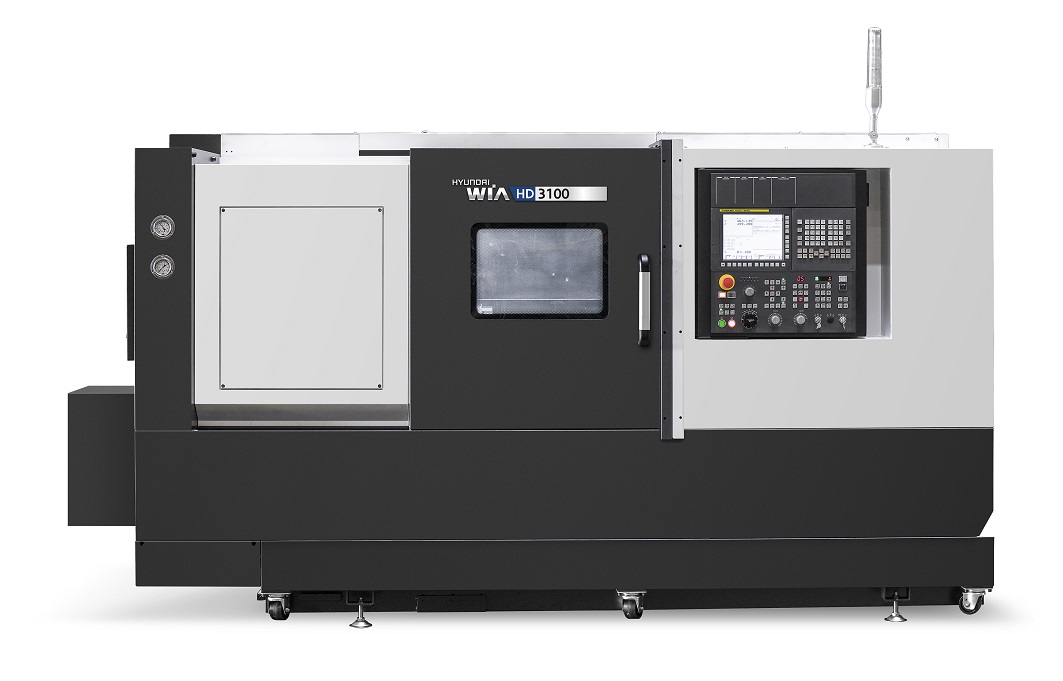

Tornio a CNC HYUNDAI-WIA Mod. HD3100M/LM
Torni orizzontali grandi asportazioni Pronta consegna
Scheda prodotto
Centro di tornitura serie “HD3100” a banco inclinato sono stati progettati per lavorazioni di particolari di dimensioni medie e grandi con precisione e notevole produttività grazie a rapidi ed accelerazioni elevate. Questa serie di torni sono molto rigidi, grazie al movimento su guide piane e alla dotazione opzionale del cambio gamma meccanico. La versione M è dotata di utensili motorizzati con attacco BMT e cambio gamma elettronico. La contropunta idraulica con bloccaggio idraulico permette di avere alte rigidità nelle lavorazioni di alberame.
SCHEDA TECNICA
| HD3100M | HD3100LM | ||
| CAMPO DI LAVORO | |||
| Diametro max di volteggio | Ø mm | 750 | 750 |
| Diametro max di tornibile | Ø mm | 500 | 500 |
| Lunghezza max tornibile | mm | 740 | 1.260 |
| Passaggio barra | Ø mm | 102 | 102 |
| MANDRINO | |||
| Attacco mandrino | ASA – A2 | 11 | 11 |
| Diametro foro mandrino | mm | 115 | 115 |
| Velocità mandrino | giri/min | 2.800 | 2.800 |
| Potenza 30 min/continuo | kW | 26/18.5 | 26/18.5 |
| CORSE ED AVANZAMENTI | |||
| Corsa asse X | mm | 265 | 265 |
| Corsa asse Z | mm | 830 | 1.350 |
| Avanzamento rapido asse X | mm/min. | 24.000 | 24.000 |
| Avanzamento rapido asse Z | mm/min. | 30.000 | 30.000 |
| TORRETTA BIDIREZIONALE | |||
| Stazioni | n | 12 | 12 |
| Dimensioni porta utensile per torniture esterne | mm | 25 x 25 | 25 x 25 |
| Dimensioni porta bareno | Ø mm | 50 | 50 |
| Tipo | BMT | 65 | 65 |
